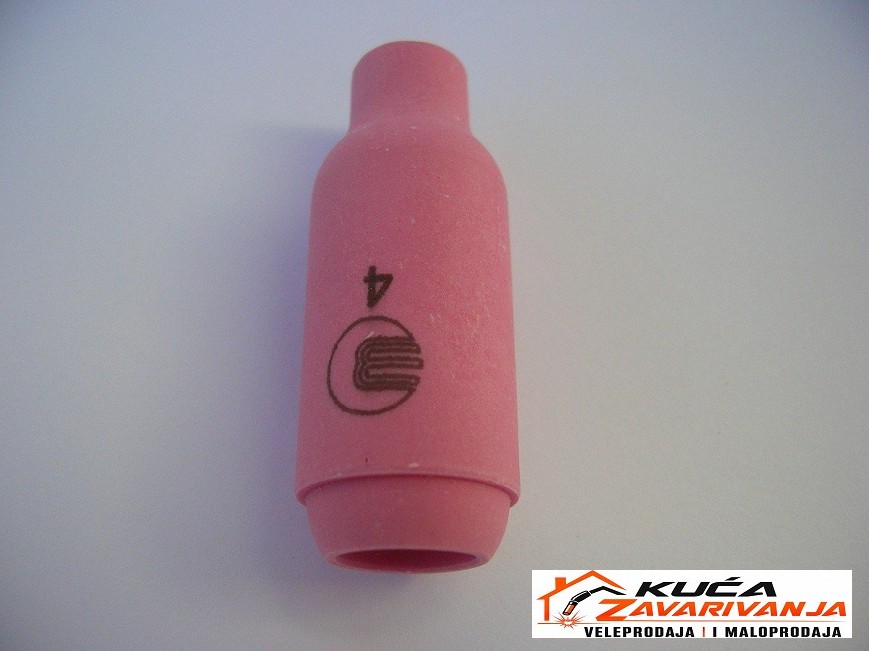

Keramička šoba 10N50 / 701.0107 predstavlja jedan od osnovnih potrošnih delova TIG gorionika.

Njena uloga je da:

• usmerava zaštitni gas prema području zavarivanja,
• obezbeđuje ravnomernu distribuciju argona,
• štiti volframovu elektrodu od atmosfere,
• štiti rastopljeni metal od oksidacije,
• doprinosi stabilnijem TIG električnom luku,
• omogućava pravilnu zaštitu zone zavarivanja,
• pomaže u postizanju čistog i kvalitetnog zavarenog spoja.

Šoba se nalazi neposredno oko volframove elektrode i predstavlja završni keramički element TIG gorionika kroz koji izlazi zaštitni gas.

TEHNIČKE KARAKTERISTIKE

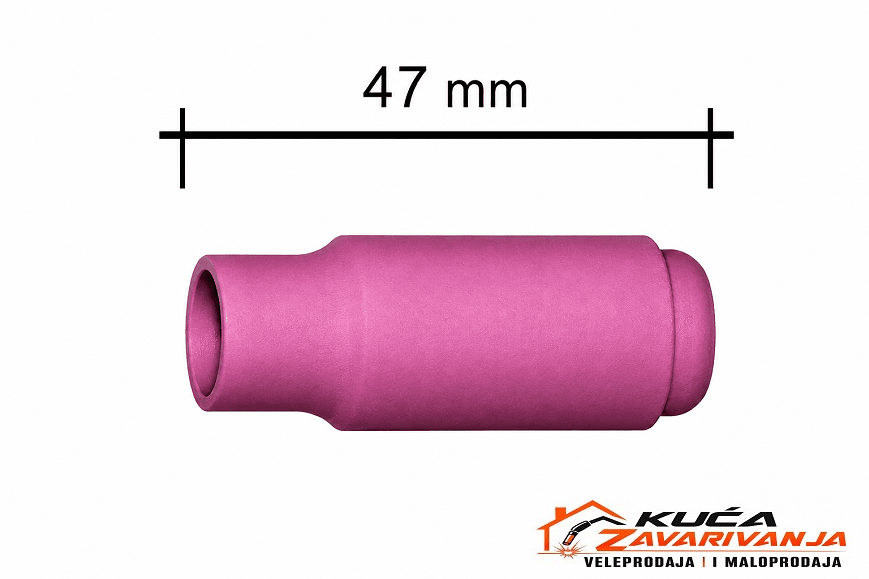

Originalni BINZEL katalog navodi upravo dimenziju Ø6,5 mm, 47 mm za standardnu šobu 10N50 / 701.0107.

STANDARDNA TIG ŠOBA ZA SR 17 / SR 18 / SR 26

Jedna od najvažnijih karakteristika ovog proizvoda jeste njegova primena na popularnoj seriji TIG gorionika:

SR 17

SR 18

SR 26

kao i odgovarajućim:

WP 17

WP 18

WP 26

i kompatibilnim ABITIG 17/18/26 izvedbama.

Za konkretan gorionik potrebno je proveriti da li koristi standardnu 47 mm izvedbu šobe. BINZEL katalog posebno razlikuje standardnu verziju od kraće verzije za gasnu sočivu.

KERAMIČKA KONSTRUKCIJA

Keramička izrada omogućava korišćenje šobe u neposrednoj blizini TIG električnog luka i veoma visokih temperatura.

Šoba je projektovana da tokom rada:

• zadrži oblik pri visokim temperaturama,
• usmerava zaštitni gas,
• omogući nesmetan izlaz gasa,
• zaštiti elektrodu i zonu zavarivanja.

Zbog toga je keramička šoba potrošni deo koji treba redovno kontrolisati.

PRIMENA

TIG keramička šoba 701.0107 / 10N50 koristi se u:

• TIG/WIG zavarivanju,
• bravarskim radionicama,
• servisnim radionicama,
• metaloprerađivačkoj industriji,
• proizvodnji čeličnih konstrukcija,
• mašinskoj industriji,
• proizvodnji i održavanju opreme,
• servisiranju TIG gorionika,
• profesionalnim i industrijskim TIG aplikacijama.

Može se koristiti kod TIG zavarivanja:

• ugljeničnih čelika,
• nerđajućih čelika,
• niskolegiranih čelika,
• aluminijuma,
• bakra,
• mesinga i drugih odgovarajućih materijala,

u zavisnosti od konkretnog postupka, gorionika i parametara zavarivanja.

KOMPATIBILNOST

ABICOR BINZEL / ABITIG

701.0107 / 10N50 namenjena je standardnim izvedbama:

• ABITIG 17
• ABITIG 18
• ABITIG 26
• ABITIG GRIP 17
• ABITIG GRIP 18
• ABITIG GRIP 26

Ostale kompatibilne izvedbe

• SR 17
• SR 18
• SR 26
• WP 17
• WP 18
• WP 26

Kataloški podaci drugih dobavljača takođe navode kompatibilnost sa WP17/WP18/WP26, SR17/SR18/SR26 i ABITIG 17/18/26.

EKVIVALENTNE OZNAKE

Za lakše pronalaženje proizvoda kod različitih dobavljača i proizvođača, ova šoba se može pojavljivati pod različitim referencama.

Osnovne oznake:

• ABICOR BINZEL: 701.0107
• BINZEL: 10N50
• 10N50
• Ceramic Gas Nozzle No. 4
• TIG Nozzle No. 4
• TIG Ceramic Cup No. 4

Važna napomena: kod zamenskih proizvoda mogu postojati različiti kataloški brojevi drugih proizvođača, ali za sigurnu zamenu treba uporediti 10N50 / Ø6,5 mm / 47 mm / standardnu izvedbu.

PREDNOSTI PROIZVODA

ORIGINALNA BINZEL REFERENCA

701.0107 / 10N50

STANDARDNA IZVEDBA

Predviđena za standardne 17/18/26 TIG sisteme.

BR. 4

Otvor Ø6,5 mm.

DUŽINA 47 mm

Standardna dužina za ovu seriju šoba.

KERAMIČKA IZVEDBA

Predviđena za rad u zoni visokih temperatura.

PRAVILNA DISTRIBUCIJA GASA

Pomaže u stvaranju zaštitne atmosfere oko TIG luka.

ŠIROKA KOMPATIBILNOST

SR/WP/ABITIG 17, 18 i 26 sistemi.

KADA ZAMENITI TIG ŠOBU?

Šobu 10N50 preporučuje se zameniti kada se pojave:

• pukotine,
• okrnjeni delovi,
• naprsline,
• deformacije,
• jako zaprljanje,
• oštećenje otvora,
• tragovi ozbiljnog pregrevanja.

Oštećena keramička šoba može negativno uticati na pravilno usmeravanje zaštitnog gasa.
