ZA ŠTA SLUŽI TIG ŠOBA 10N48?

701.0109 / 10N48 je potrošni deo TIG gorionika koji služi za pravilno usmeravanje zaštitnog gasa prema mestu zavarivanja.

Keramička šoba:

• usmerava zaštitni gas prema električnom luku,
• obezbeđuje ravnomernu distribuciju gasa,
• štiti volframovu elektrodu,
• štiti rastopljeni metal od atmosfere,
• pomaže u stvaranju stabilne zaštitne atmosfere,
• doprinosi kvalitetnijem i čistijem TIG zavaru,
• omogućava pravilnu zaštitu zone zavarivanja.

Najčešće se koristi sa argonom, odnosno odgovarajućim inertnim zaštitnim gasom prema konkretnoj TIG aplikaciji.

TEHNIČKE KARAKTERISTIKE

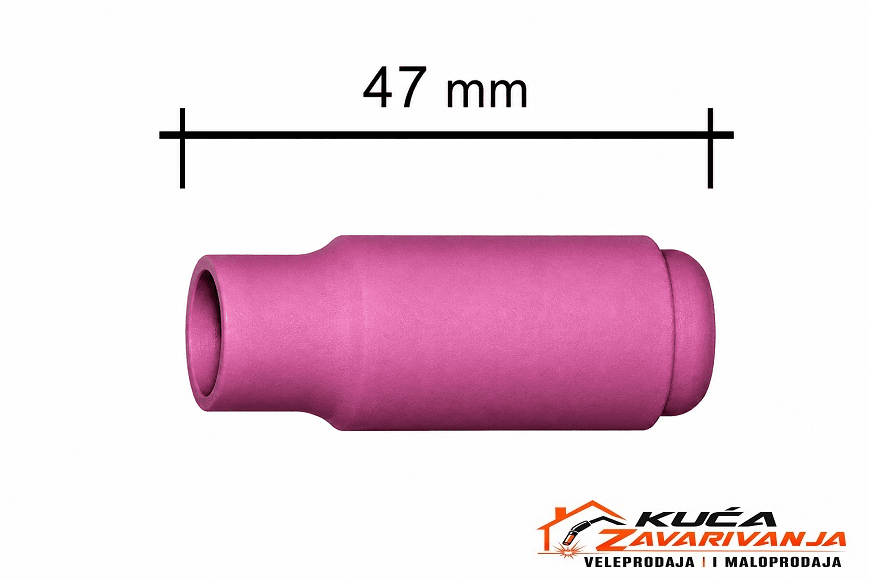

Originalna BINZEL dokumentacija potvrđuje kombinaciju 701.0109 / 10N48 / Br. 6 / Ø9,5 mm / 47 mm.

STANDARDNA TIG ŠOBA ZA SR 17 / SR 18 / SR 26

701.0109 / 10N48 pripada standardnoj seriji keramičkih šoba za popularne TIG gorionike 17/18/26.

Može se koristiti na odgovarajućim izvedbama:

• SR 17
• SR 18
• SR 26
• WP 17
• WP 18
• WP 26
• ABITIG 17
• ABITIG 18
• ABITIG 26
• ABITIG GRIP 17
• ABITIG GRIP 18
• ABITIG GRIP 26

KERAMIČKA IZVEDBA

Keramička konstrukcija omogućava rad šobe u neposrednoj blizini TIG električnog luka i zone visoke temperature.

Materijal šobe je projektovan za uslove karakteristične za TIG zavarivanje, gde je potrebno:

dobro usmeravanje zaštitnog gasa
termička otpornost
električna izolacija
stabilan oblik šobe tokom rada
pravilna zaštita zone zavarivanja

Zbog toga je keramička šoba jedan od osnovnih potrošnih delova TIG gorionika.

KOMPATIBILNOST

ABICOR BINZEL

701.0109 / 10N48 odgovara standardnim TIG sistemima:

• ABITIG 17
• ABITIG 18
• ABITIG 26
• ABITIG GRIP 17
• ABITIG GRIP 18
• ABITIG GRIP 26

Ostale kompatibilne standardne izvedbe

• SR 17
• SR 18
• SR 26
• WP 17
• WP 18
• WP 26

Kod konkretnih gorionika drugih proizvođača treba proveriti prihvat i konstrukciju gorionika pre poručivanja.

EKVIVALENTNE OZNAKE

Za lakše pronalaženje proizvoda kod različitih dobavljača, isti tip šobe može se pojavljivati pod različitim opisnim oznakama.

Osnovne referentne oznake:

• ABICOR BINZEL: 701.0109
• BINZEL: 10N48
• 10N48
• TIG Ceramic Gas Nozzle No. 6
• TIG Ceramic Cup No. 6
• TIG Ceramic Nozzle Ø9,5 × 47 mm
• Ceramic Gas Nozzle No. 6 – 17/18/26

PRIMENA

TIG keramička šoba 701.0109 / 10N48 koristi se u:

• TIG/WIG zavarivanju,
• bravarskim radionicama,
• servisnim radionicama,
• metaloprerađivačkoj industriji,
• mašinskoj industriji,
• proizvodnji metalnih konstrukcija,
• proizvodnji i održavanju,
• servisiranju TIG gorionika,
• profesionalnim TIG zavarivačkim aplikacijama.

Pogodna je za različite TIG postupke zavarivanja, uključujući rad sa:

• ugljeničnim čelicima,
• nerđajućim čelicima,
• niskolegiranim čelicima,
• aluminijumom,
• bakrom,
• mesingom,

u zavisnosti od konkretnog TIG postupka i parametara zavarivanja.

PREDNOSTI PROIZVODA

ORIGINALNA BINZEL REFERENCA

701.0109 / 10N48

BR. 6

Otvor Ø9,5 mm.

DUŽINA 47 mm

Standardna dužina za ovu seriju šoba.

KERAMIČKA IZVEDBA

Predviđena za rad u uslovima visokih temperatura TIG zavarivanja.

STANDARDNA TIG ŠOBA

Za odgovarajuće standardne 17/18/26 sisteme.

ŠIROKA KOMPATIBILNOST

SR, WP i ABITIG izvedbe 17/18/26.

KADA TREBA ZAMENITI TIG ŠOBU?

Keramičku šobu 10N48 treba pregledati i zameniti ako se pojave:

• pukotine,
• naprsline,
• okrnjeni rubovi,
• lomovi,
• oštećenje otvora,
• jako zaprljanje,
• tragovi ozbiljnog pregrevanja,
• mehanička oštećenja.

Oštećena ili napukla šoba može negativno uticati na pravilno usmeravanje i distribuciju zaštitnog gasa.
