ZA ŠTA SLUŽI TIG ŠOBA 10N49?

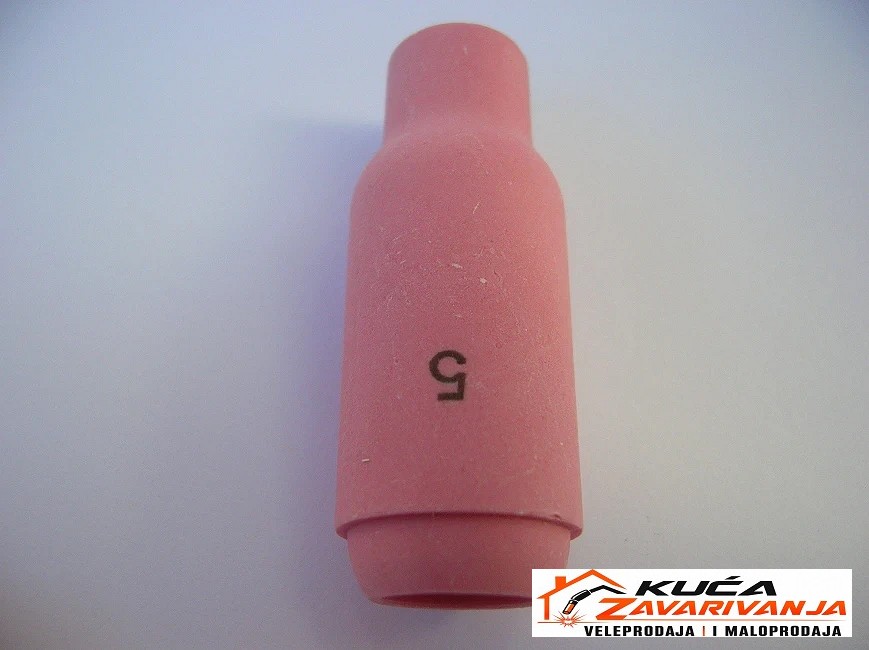

701.0108 / 10N49 predstavlja jedan od standardnih potrošnih delova TIG gorionika.

Keramička šoba služi za:

• usmeravanje zaštitnog gasa prema zoni zavarivanja,
• ravnomernu distribuciju argona oko volframove elektrode,
• zaštitu volframove elektrode,
• zaštitu rastopljenog metala od oksidacije,
• formiranje stabilne zaštitne atmosfere,
• doprinos stabilnosti TIG električnog luka,
• omogućavanje kvalitetnog i čistog TIG zavara.

Zaštitni gas prolazi kroz šobu i formira atmosferu oko električnog luka i rastopljenog metala, što je od ključnog značaja za TIG postupak.

TEHNIČKE KARAKTERISTIKE

ABICOR BINZEL katalog potvrđuje dimenziju Ø8,0 mm × 47 mm za model 10N49 / 701.0108.

STANDARDNA TIG ŠOBA ZA SR 17 / SR 18 / SR 26

Ova šoba je namenjena standardnim TIG gorionicima iz veoma rasprostranjene serije 17/18/26.

Kompatibilne izvedbe uključuju:

• SR 17
• SR 18
• SR 26
• WP 17
• WP 18
• WP 26
• odgovarajuće ABITIG 17
• ABITIG 18
• ABITIG 26

Kod standardnih TIG gorionika 17/18/26, 10N49 predstavlja veličinu br. 5 sa otvorom Ø8,0 mm.

ULOGA ZAŠTITNOG GASA

Jedna od najvažnijih funkcija keramičke TIG šobe jeste pravilno usmeravanje zaštitnog gasa.

Kod TIG zavarivanja najčešće se koristi argon, koji štiti:

• volframovu elektrodu,
• električni luk,
• rastopljeni metal,
• zonu zavarivanja.

Bez odgovarajuće zaštite gasa može doći do kontaminacije i oksidacije zavara.

Šoba 10N49 sa otvorom Ø8 mm omogućava protok zaštitnog gasa kroz standardnu TIG izvedbu i koristi se kada je upravo ova veličina predviđena za konkretan gorionik i aplikaciju.

KERAMIČKA IZVEDBA

Šoba je izrađena od keramičkog materijala otpornog na visoke temperature, što je čini pogodnom za rad u neposrednoj blizini TIG električnog luka.

Keramička šoba:

podnosi visoke temperature
usmerava zaštitni gas
štiti zonu zavarivanja
omogućava pravilan oblik izlaznog toka gasa
predstavlja standardni potrošni deo TIG gorionika

KOMPATIBILNOST

TIG keramička šoba 701.0108 / 10N49 koristi se za odgovarajuće standardne TIG gorionike:

ABICOR BINZEL

• ABITIG 17
• ABITIG 18
• ABITIG 26
• ABITIG GRIP 17
• ABITIG GRIP 18
• ABITIG GRIP 26

Ostale standardne izvedbe

• SR 17
• SR 18
• SR 26
• WP 17
• WP 18
• WP 26

Kompatibilnost sa TIG gorionicima 17/18/26 i dimenzija Ø8 × 47 mm potvrđuju i katalozi i dobavljači potrošnih delova.

EKVIVALENTNE I REFERENTNE OZNAKE

Za lakše pronalaženje proizvoda kod različitih dobavljača, ovaj tip šobe može se pojavljivati pod sledećim oznakama:

• ABICOR BINZEL: 701.0108
• BINZEL: 10N49
• 10N49
• TIG Ceramic Gas Nozzle No. 5
• TIG Ceramic Cup No. 5
• Ceramic Nozzle 17/18/26 No. 5
• Ø8,0 × 47 mm TIG ceramic nozzle

PRIMENA

TIG keramička šoba 701.0108 / 10N49 koristi se za različite TIG/WIG aplikacije, uključujući:

• TIG zavarivanje čelika,
• TIG zavarivanje nerđajućeg čelika,
• TIG zavarivanje aluminijuma,
• TIG zavarivanje bakra,
• TIG zavarivanje mesinga,
• precizno TIG zavarivanje,
• servisiranje TIG gorionika,
• proizvodnju i održavanje,
• bravarske radionice,
• metaloprerađivačku industriju,
• mašinsku industriju,
• profesionalne TIG zavarivačke aplikacije.

PREDNOSTI PROIZVODA

ORIGINALNA BINZEL REFERENCA

701.0108 / 10N49

VELIČINA BR. 5

Otvor Ø8,0 mm.

STANDARDNA DUŽINA

47 mm.

KERAMIČKA IZVEDBA

Otporna na visoke temperature i namenjena radu u neposrednoj blizini TIG luka.

ŠIROKA PRIMENA

Za standardne TIG gorionike 17/18/26.

JEDNOSTAVNA ZAMENA

Standardni potrošni deo za odgovarajuće TIG gorionike.

KADA TREBA ZAMENITI TIG ŠOBU?

Šobu 10N49 treba kontrolisati i zameniti kada je:

• napukla,
• okrnjena,
• polomljena,
• jako zaprljana,
• oštećen otvor,
• deformisana,
• oštećena usled udara,
• ozbiljno pregrejana.

Oštećena šoba može uticati na pravilan izlaz i distribuciju zaštitnog gasa.
